La
télévision en camping car
Le prétexte, c'est
toujours le journal ! Tous les camping-caristes vous le diront : isolés
d'accord, mais pas sans les info du 20h, ni le le foot. Pour garder le contact
avec le monde cathodique, vous êtes prêts à débourser des sommes rondelettes.
Mais attention, à condition que ça marche !
Les
antennes classiques dites hertziennes
On a beau consulter les catalogues de nouveautés, l'antenne hertzienne révolutionnaire que l'on attend depuis si longtemps tarde à venir. Mais ce n'est pas grave puisque dans ce type d'antenne, on n'a que l'embarras du choix.
Les omnidirectionnelles et mieux, les directionnelles, qu'il faut
orienter mais qui sont censément plus puissantes que les précédentes seront
capables, pour un budget que l'on peut qualifier de raisonnable, de vous
permettre de regarder les chaînes nationales dans 80, voire 90% des situations
géographiques. Tant que vous resterez à proximité des réémetteurs terrestres.
Ces derniers étant situés à l'intérieur du territoire national, sur des
hauteurs comme le pic du midi, la tour Eiffel, etc., cela revient à dire, pour
qui n'est intéressé que par les programmes Français, que les antennes
hertziennes n'ont d'utilité qu'en France et à condition qu'elles
"voient" l'émetteur. S'il y a un obstacle physique, si l'on se trouve
trop loin d'un émetteur, les signaux peuvent être altérés ou, pire, ne pas
arriver jusqu'à vous. Inconvénient majeur pour l'itinérant : il doit modifier les
réglages du tuner du téléviseur chaque soir, afin de retrouver les nouvelles
fréquences des chaînes, celles-ci sont différentes d'un émetteur à l'autre d'ou
parfois en extrémité de couvertures, la possibilité de voir apparaître deux
images et légèrement décalées.
Les antennes satellite
comment ça
marche ?
Que faire lorsque l'image sur votre télé n'est pas top ?
Avez-vous pensé à vous équiper d’une antenne satellite ?
Directement du ciel les images sont belles, un choix de programmes sans pareil,
un réglage facile, l’antenne satellite n’a que des avantages pour ceux qui
aiment la vie. Disponibles pour tout budget, automatiques ou manuelles, les
antennes satellites font référence.
Le principe
par rapport
aux équipements hertziens, les dispositifs satellitaires offre plusieurs atouts :
- venant du ciel, les signaux se moquent des reliefs naturels ou
des constructions humaines, "arrosant" aussi bien les sommets que les
fonds de vallées, étant entendu, tout de même, qu'ils ne savent pas traverser
les corps solides, quels qu'ils soient, ne seraient-ce que des feuilles.
- Les satellites ignorent les frontières, ce qui, théoriquement et
dans les limites connues, permet d'espérer capter nos émissions favorites
partout où notre bon plaisir nous suggère de faire halte.
- Les réglages du démodulateur sont définitifs, puisque si vous,
vous bougez, l'émetteur, lui ne change jamais de cap. En réalité, il tourne
avec la terre, mais en conservant la même position relative par rapport au sol;
c'est la fameuse histoire de l'orbite géostationnaire. Donc, une fois le tuner
programmé, il vous suffit, après avoir pointé le satellite idoine, d'appeler la
chaîne souhaitée, où que vous soyez, dans les limites toutefois énoncées plus haut.
- Grâce aux satellites, vous avez accès à des centaines de
programmes, et ce dans toute les langues, ce qui, pour le citoyen du monde que
vous êtes, est une pure bénédiction.
-
La qualité des images satellite est communément considérée comme
meilleure que celle en provenance des relais terrestres. Idem pour le son.
-
- Les satellites
-
-
tous les satellites recevables en Europe
diffuse chacun leurs bouquets.
-
- Qui émet quoi ? Pour quelle taille d'antenne ?

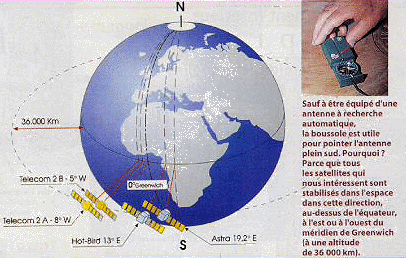

Tous les
satellites qui nous concernent sont à environ
Ce satellite émet les émissions publiques françaises (TF1, France 2, France 3,
M6, la 5e/ Arte). Sa pire autorise une réception dans pratiquement toute
l’Europe. En France, une parabole de 45 sera suffisante. À l’étranger voisin,
optez pour un disque de 70. Contrées sud, Espagne, Portugal, un disque de 85
sera préféré. Et si vous hésitez, choisissez un système MultiSat Alden : vous
aurez le droit à l’erreur... Les systèmes MultiSat sont conçus pour être
équipés de disques différents. En quelques instants, vous aurez le diamètre que
vous souhaitez pour une image parfaite où que vous soyez... ou presque.
Hot Bird*
Ce satellite est capté en Europe avec une antenne de
Astra*
Ce satellite couvre l’Europe et présente de l’intérêt pour ceux qui manient la
langue de Gœthe ou l’Anglais ou pour tous ceux qui ont ou veulent un abonnement
Canal Satellite numérique. Vous verrez, en clair, Eurosport (langues diverses
autres que le français). Mais le monde du satellite change et bouge tous les
jours ou presque... Alden vous conseille de prendre l’avis des spécialistes et
de consulter régulièrement la revue Télé Satellite. À partir de
Quel avenir ?
Les antennes Alden sont prêtes pour le numérique qui prendra son essor dans
quelques années (4 / 5 ans). Dès aujourd’hui profitez de T.P.S. ou Canal
Satellite... moyennant votre obole ! Alden déconseille fortement l’achat de
terminaux numériques libres, les sociétés de diffusion n’ayant pas de stratégie
claire sur la pérennité des systèmes de cryptage. Utilisez les terminaux de
location couplés à un convertisseur. Attention dans les pays étrangers, le
numérique gratuit est roi, contrairement à
Résumé des principaux satellites recevables en
Europe
HOT
BIRD 13 ° (ex: TPS, SKY ITALIA, ABSAT, SCT, NOVA ...)
ASTRA 19° (ex: CANAL SATELLITE, CANAL Satellite ESPAGNE, PREMIERE
WORLD ...)
TELECOM
HISPASAT (ex: VIA DIGITAL, TV CABO, TV GLOBO ...)
TURKSAT (ex : STAR, Chaînes analogiques en clairs Turques...)
EUTELSAT (ex: DIGITURK...)
Le matériel
Les LNB et PARABOLES
LNB
|
Un LNB c'est quoi ? et comment le
choisir |
LNB : Low Noise
Block Downconverter. (Tête de réception satellite )
Pour recevoir toutes les fréquences des émissions
en analogique et numérique il faut s'équiper d'une LNB Universel
En général pour bénéficier d'une parfaite réception une tête de réception 0,6
db est idéale
En réception satellite, le signal recueilli par l'antenne parabolique est trop faible pour pouvoir l'exploiter directement : il faut l'amplifier. c'est l'un des rôles du LNB nommé également tête de réception ou convertisseur. C'est un composant actif, contrairement à l'antenne terrestre qui est passive. Le qualificatif "universel" est relatif à la capacité d'un tel LNB de pouvoir capter tous les signaux dans la totalité de la bande KU (10 700 à 12 750 Mhz) et quelle que soit la polarisation (horizontal ou vertical), ce que ne permettaient pas les ancien LNB.
Un LNB universel simple serra utiliser dans une
installation mono satellite ( ex : Astra ou HotBird)
Parabole
Ou
antenne parabolique. Collecteur d'ondes radioélectriques. Cette antenne utilise
un réflecteur circulaire ou elliptique, de
TAILLE PARABOLE
(taille indicative variable en fonction de votre situation géographique)
|
satellite |
minimum |
conseillée |
|
Astra (canal satellite) |
|
|
|
Hot Bird
(TPS) |
|
|
|
Astra + Hot Bird |
|
|
|
Telecom |
|
|
Convertisseur de fréquence
Rattaché à la
parabole. LNA complété par un circuit électronique qui transforme une fréquence
en une autre. Grâce à son oscillateur local, dont la fréquence varie selon les
différents types, le convertisseur satellite transfère, dans la gamme allant de
950 à 2050 MHz, appelée BIS, directement exploitable par le tuner du récepteur,
les signaux émis en GigaHertz par le satellite. Il permet ainsi une plus grande
souplesse de traitement et de transport. Il existe plusieurs types de
convertisseurs qui sont à même de traiter les hyperfréquences (Full band,
triple bande, Marconi, Universel…). Ils ont pour nom LNB ou LNC. LNA + LNC =
LNB
Combien ça coûte ?
Quelques
prix et quelques modèles a titres indicatif (modèles et tarifs à titre
indicatif pris sur le net, voir pour plus de renseignements avec votre
accessoiriste favori près
de
chez vous )
Pour une antenne hertzienne avec mât, comptez un
minimum de
Pour des antennes satellites voici quelques exemples pris au hasard sur des sites Internet
ALDEN
GEMINI SATLIGHT ET AIRPASS MANUELLES
Son
diamètre de
Antenne manuelle Airpass
(
|
Antenne manuelle Airpasst |
740.00 € |
GEMINI
SATLIGHT ET AIRPASS MOTORISEES
Son diamètre de
Antenne motorisée Airpass
(
|
Antenne motorisée Airpasst |
870.00 € |
Antennes oneSAT
motorisées à recherche assistée
Des
dizaines de camping-caristes possesseurs ou non d'antenne satellite ont été
interrogées.
A la question, qu'attendez-vous d'une antenne automatique, la réponse a été
unanime: qu'elle soit simple et rapide. Que je ne me perde pas dans les
satellites... Et bien sûr que son prix soit attractif !
La quadrature du cercle a été résolue avec l'antenne oneSAT.
Quoi de plus simple que de presser une touche quand apparaît l'image de la chaîne
souhaitée ?
Tout possesseur d'au moins un doigt est aujourd'hui capable de trouver son
programme favori en une poignée de secondes !
Les antennes oneSAT bien que simples sont composées d'éléments technologiques
de haut niveau
Antenne OneSat Elite
Son diamètre de
Antenne
tout le temps, même en
roulant
grâce
a son dôme protecteur
un moteur
électrique pas a pas compense quasi instantanément les mouvement et changement du véhicule
diamètre
(article paru dans camping car magasine n° 165
novembre 2004)
ANTENNE TRACVISION L3 – KVH
TRACVISION L3 - KVH
- Réf: TRAC-L3 -
Antenne routière de télévision par satellite.
Spécialement conçue pour la route.
Encombrement minimum. Dôme résistant au chocs.
Système stabilisé qui assure un accès ininterrompu aux différends programmes à
partir des satellites à transmissions numérique(DVB) en Europe que le véhicule
soit en mouvement ou à l'arrêt.
CLIQUEZ ICI POUR FICHE TECHNIQUE
DISPONIBLE SUR COMMANDE
EDITION DU BON DE COMMANDE
ENVOYER
UN E-MAIL
TELEPHONE : 05 34 40 52 67
FAX : 05 34 40 52 68
Conseils
pratiques
Avec une antenne hertzienne, fiez-vous à l'orientation des
antennes déjà en place dans l'environnement pour effectuer vos réglages.
Evitez les rallonges et les raccords successifs de câblage, en
particulier pour le coaxial des antennes hertziennes, la qualité de réception n'en
sera que meilleure.
L'électronique, présente dans différents éléments qui constituent l'ensemble de réception satellite en 12V, exige un courant de type batterie.
pour toutes les antennes, soignez l'installation, les perçages des
toits sont des sources d'infiltrations. pour conserver une garantie étanchéité,
confiez le travail à un professionnel.
Les antennes motorisées sont relativement lourdes, demandez au concessionnaire à quel endroit installer la vôtre.
En fonction de vos lieux de vacances, prévoyez un diamètre de parabole suffisamment grand pour obtenir de bons résultats
Le lexique ou dico (extrait de telesatellite.com)
Auto-Focus (ou Auto-Tracking)
Expression d'origine anglaise. Dispositif
permettant à une antenne de rester pointée automatiquement sur un satellite,
sans avoir à opérer de réglages successifs et d'ajustements, du fait du
changement de position dans le ciel ou du mouvement éventuel de l'antenne. Les
plus perfectionnées peuvent être utilisées à bord de navires ou de certains véhicules
en déplacement. La traduction littérale serait "suivi automatique".
Azimut (AZ)
Donnée exprimée en degrés. Elle concerne la
position d'un satellite par rapport au Sud, en partant du principe que le sud
magnétique, repéré par le méridien 0, dit de Greenwich, représente 0°. Par
extension, le terme s'applique à la monture d'antenne, permettant à la parabole
de se déplacer dans les plans horizontaux (azimut) et verticaux (élévation ou
site). Selon les régions, les réglages de ces paramètres varient.
Balayage
Auto-tuning ou scan en anglais. Dans le
vocabulaire relatif aux récepteurs satellite, utilisé pour désigner le
dispositif électronique, qui, lors de la recherche et de la mémorisation des
canaux diffusés sur un satellite, permet de trouver automatiquement les
principaux canaux captés, soit, sur un satellite, par balayage des fréquences,
soit sur l'ensemble des satellites, par un balayage de l'arc des satellites,
puis des fréquences de chacun des satellites.
Bande C
Gamme de fréquences comprises entre 3,7 et 4,2
GHz. La puissance d'émission, qui lui est généralement associée, est
relativement faible, en comparaison avec la bande KU par exemple. Elle
nécessite donc des paraboles de grande taille pour sa réception et est
particulièrement développée en Afrique.
Bande K
Gamme de fréquences comprenant plusieurs bandes,
dont la bande KU et la bande KA.
Bande KA
Gamme de fréquences notamment utilisée pour la
transmission de données. Elle doit par exemple être exploitée à cette fin par
Astra (20-30 GHz), car elle permet la voie de retour.
Bande KU
Gamme utilisée pour la télévision et la radio.
Dans ce domaine, elle s'étend de 10,70 à 12,75 GHz. Cette bande est la plus
répandue en Europe, du fait de la petite taille des paraboles nécesaires à sa
réception. Elle se subdivise en sous-bandes, Télécom, DBS et autres
appellations. On parle plus généralement aujourd'hui de bandes basses (10,70 à
11,70 GHz) et haute (11,70 à 12,75 GHz).
Bande L
Gamme de fréquences notamment utilisée pour les
communications mobiles . Son application devrait également comprendre la radio
numérique (DAB). Une partie de cette bande, entre 2,5 et 2,7 GHz, est employée
dans de nombreux pays pour la diffusion MMDS.
Bouquet
On parle de package en anglais. En
télévision, désigne un ensemble de chaînes, diffusées et commercialisées sous
la même bannière et dans un même pays. Il se divise généralement en bouquet de
base ou basique, premier niveau d'accession aux programmes, comportant une
dizaine, voire une vingtaine de chaînes ou plus, et d'options thématiques
(ciména, sport, musique, etc.) ou de services (téléchargement, programmes à la
carte, etc.) nécessitant un paiement supplémentaire.
Canal
Portion de bande précise, dans laquelle est
transmis un signal spécifique. La largeur de bande d'un canal de télévision est
par exemple de 6 MHz aux États-Unis et de 8 MHz en Europe sur le câble et en
réception hertzienne. Sur les satellites, elle peut atteindre au total 27,
voire 36 ou 72 MHz. À ne pas confondre avec chaîne ou répéteur.
Cassegrain
Type d'antenne parabolique prime focus, munie de
deux réflecteurs : un principal, le plus grand, et un secondaire. Il existe une
variante en offset, dite grégorienne
Ceinture de Clarke
C'est l'écrivain Arthur Clarke qui a donné son
nom à ce terme astronomique et a déterminé mathématiquement les données de
l'orbite géostationnaire, où les satellites paraissent immobiles vus de
Se dit d'un signal audio ou vidéo qui n'est pas
crypté, codé ou brouillé et dont la réception est à accès libre et autorisé.
Coaxial
Utilisé dans l'expression câble coaxial. Il est
composé d'un fil conducteur principal et central isolé (point chaud), d'une
tresse, ou blindage, également conductrice (masse), qui forme une gaine pour le
premier conducteur et qui est protégée par un isolant. Ce câble est utilisé
pour transmettre des signaux hautes fréquences. Il relie la parabole au
démodulateur et ressemble à du câble d'antenne traditionnel, mais est bien plus
performant que ce dernier. L'impédance du coaxial satellite est généralement de
75 ohms.
Contre-polarisation
Cross-polar en anglais. On désigne par contre-polarisation,
la polarisation inverse de celle reçue. Si l'émission est en horizontal, elle
ne doit pas être perturbée par une polarisation verticale adjacente. Ces
perturbations ont des effets pervers au niveau de la table de corrélation
d'erreurs et conduisent à une image défectueuse, qui peut se pixeliser, se
figer ou disparaître complètement. Elles affectent aussi le son. Chaque antenne
possède une valeur, exprimée en dB, qui indique la protection qu'elle procure
contre la contre-polarisation. Ces problèmes rencontrés pourraient être
surmontés, en améliorant le taux de compression et en augmentant la redondance
de l'information. Voir
Contrôle d'accès
Système de cryptage mis en place volontairement,
pour empêcher les personnes non autorisées d'accéder à certaines chaînes de
télévision ou de radio. L'accès aux programmes cryptés s'effectue par
abonnement, par commande préalable ou par achat instantané, bien souvent grâce
à des cartes ou clés à puce (microprocesseur).
Contrôle parental
Permet aux adultes de contrôler, et
éventuellement d'empêcher, l'accès de certains types de programmes à un
auditoire sensible (enfants, adolescents...). Un programme sous contrôle ne
peut être accessible qu'au moyen d'un code secret.
Convertisseur de fréquence
Rattaché à la parabole. LNA complété par un
circuit électronique qui transforme une fréquence en une autre. Grâce à son
oscillateur local, dont la fréquence varie selon les différents types, le
convertisseur satellite transfère, dans la gamme allant de 950 à 2050 MHz, appelée
BIS, directement exploitable par le tuner du récepteur, les signaux émis en
GigaHertz par le satellite. Il permet ainsi une plus grande souplesse de
traitement et de transport. Il existe plusieurs types de convertisseurs qui
sont à même de traiter les hyperfréquences (Full band, triple bande, Marconi,
Universel…). Ils ont pour nom LNB ou LNC. LNA + LNC = LNB
Coupleur
Circuit ou connecteur, qui permet de véhiculer
simultanément deux signaux radioélectriques sur un seul câble
Couverture
Footprint en anglais, qui signifie empreinte.
Zone géographique couverte, ou arrosée, par le ou les signaux d'un satellite.
La couverture d'exploitation dépend directement de la puissance d'émission du
satellite, ainsi que de la direction et du type d'antenne d'émission. L'intensité
du signal reçu au sol s'exprime en dBW. Théoriquement, plus la valeur en dBW
est élevée, plus la réception est bonne. Les opérateurs de satellites
établissent une cartographie pour illustrer les zones de couvertures
satellitaires.
D2 Mac
Duobinary Digital-Multiplex Analog Components.
Système de codage des signaux audio et vidéo utilisant la technique de
multiplexage analogique des composants. Les paquets luminance chrominance et
audio sont multiplexés. C'est le système Mac le plus utilisé encore
aujourd'hui, même s'il est en voie d'abandon, notamment en France. Seul le
marché nordique continue à l'exploiter de manière intensive avec le contrôle
d'accès Eurocrypt.
Décibel
Unité, de symbole dB, qui sert à exprimer le
rapport de deux grandeurs de même nature dans une échelle logarithmique. On
utilise cette unité pour exprimer les gains des amplificateurs (basse fréquence
audio, vidéo et émetteurs), les atténuations, ou encore comparer et mesurer les
puissances sonores ou la qualité de certains signaux analogiques. En satellite,
il sert à exprimer la performance des convertisseurs pour la bande KU. Un bon
convertisseur possède une température inférieure à 1 dB.
Décodeur
Appareil restituant un signal d'origine tel
qu'il est avant son encodage. Dans sa signification première, le décodeur
concerne les standards de transmission, le Mac ou encore le Mpeg. Par
extension, il désigne également les contrôles d'accès, Cryptoworks, Irdeto,
Mediaguard, Viaccess, Eurocrypt, Videocrypt, Nagravision, etc. Il existe autant
de types de décodeurs que de natures d'embrouillage
Démodulateur
Aussi appelé récepteur ou par extension tuner
satellite. Cet appareil peut recevoir un signal modulé en hautes fréquences et
le transformer en informations basses fréquences. En réception satellite, il
permet l'obtention des signaux audio, vidéo et données véhiculés par une onde
porteuse, afin de les restituer via les circuits du téléviseur, de la chaîne
Hi-Fi, voire d'un ordinateur ou d'une console de jeux
Digital
Terme anglais utilisé pour numérique en
français. On parle aussi improprement de digitalisation au lieu de numérisation
et de digitaliseur.
DiSEqC
Protocole de standardisation des commandes et
dialogues entre les différents éléments d'un système de réception satellite. Ce
Digital Satellite Equipment Control (DiSEqC), que l'on pourrait traduire par
contrôle numérique de l'équipement satellite, a été élaboré par Eutelsat. Son
principe est fondé sur un bus informatique de communication véhiculé par le
câble coaxial. Il peut remplir plusieurs fonctions, qui dépendant de la version
utilisée : de la plus simple, mini-DiSEqC, pour commuter entre deux LNB, à la
plus élaborée 2.1, pour une communication plus complexe. De nombreux récepteurs
analogiques ou terminaux numériques sont équipés de ce protocole
Dolby Digital (ou Dolby AC3)
Ce procédé permet d’entendre les dialogues au
centre de l’image, grâce à une enceinte centrale, et les ambiances (effets
Surround), avec des baffles disposées à l’arrière du téléspectateur, en plus de
celles à l'avant droite et gauche. Il intègre une voie pour le caisson de
basses (enceinte pour les sons les plus graves) et se différencie du Dolby
Pro-Logic, car les voies arrière sont en stéréo. Il nécessite bien sûr un
décodeur pour recréer cette ambiance, soit intégré à un amplificateur
audio-vidéo, soit relié à celui-ci, soit encore inclus dans le téléviseur. On
trouve le Dolby Digital sur les DVD ou certaines Laserdiscs et certaines
chaînes satellite l'utilisent progressivement, la chaîne allemande Pro Sieben ayant
été la pionnière (septembre 99). Pour restituer le Dolby Digital contenu dans
ces signaux satellite, les terminaux numériques doivent être équipés de sortie
audio numérique
Dolby Pro-Logic
Ce procédé permet d’entendre les dialogues au
centre de l’image, grâce à une enceinte centrale, et les ambiances (effets
Surround), avec des baffles disposées à l’arrière du téléspectateur (une seule
voie), en plus de celles à l'avant droite et gauche. Il nécessite bien sûr un
décodeur pour recréer cette ambiance, soit intégré à un amplificateur
audio-vidéo, soit relié à celui-ci, soit encore inclus dans le téléviseur. Le
Dolby Pro-Logic se distingue du Dolby Digital (ou Dolby AC3), car les voies
arrière sont en mono et le système n'intègre pas de voie spécifique pour le
caisson de basses (enceinte pour les sons les plus graves). Le terme utilisé
pour le codage des programmes (à la production) exploitables par les amplis
Dolby Pro-Logic est Dolby Stéréo. La quasi-totalité des films en stéréo sont
codés en Dolby depuis plus de quinze ans. C'est également le cas de seulement
quelques retransmissions sportives, téléfilms et émissions, notamment
musicales.
DVB
Digital Video Broadcasting. Cette expression
pourrait être traduite par diffusion vidéo numérique. C'est une norme
européenne de diffusion numérique pour la télévision, associée au format de
compression Mpeg 2, instaurée pour éviter un développement anarchique de la
technologie numérique. Le DVB, comme le DAB pour la radio, utilise une
transmission par paquets de données informatiques compressées. Cette norme pour
la télé se décline en fonction des supports de diffusion : DVB-S pour n'importe
quel répéteur satellite (largeur de bande de 36 à 72 MHz en Europe, modulation
QPSK), DVB-CS pour la distribution collective, DVB-T pour le numérique hertzien
(de 7 à 8 MHz, modulation QAM codée OFDM), DVB-MC pour la diffusion en MMDS et
DVB-C pour les réseaux de télédistribution câblée (modulation QAM), voire en
fonction des utilisations : DVB-CA, pour les contrôles d'accès, DVB-CI pour les
interfaces des systèmes d'accès conditionnel et DVB-TXT pour l'utilisation du
télétexte. DVB est également utilisé pour qualifier le groupe de travail qui a
élaboré ces normes. De trente membres en 1993, il est passé à plus de deux
cents en 97, représentant plus de trente pays.
Élévation
Ou site. Se rapporte à un angle. Dans le plan
vertical, l'angle d'élévation est mesuré entre l'horizon (le point zéro) et le
satellite visé. En France, la plupart des satellites ont un angle d'élévation
compris entre 20 et 40°. Cet angle varie suivant la latitude et la longitude du
lieu de visée
Entrée
Sur un appareil, connexion permettant de
recevoir des signaux externes, provenant d'une source indépendante
Eurocrypt
Mode de cryptage utilisé en association avec le
standard de diffusion Mac. Il a été choisi par un grand nombre de chaînes
nordiques, certaines transmettant des programmes en 16/9, et quelques chaînes
pornographiques. Il existe plusieurs versions de l'Eurocrypt (M, S, S2). Le
Viaccess est l'appellation commerciale de son développement en numérique,
réalisé par France Télécom
Eutelsat
European Telecommunications Satellite
Organization. L'Organisation européenne de télécommunications par satellite est
chargée de gérer les satellites qui lui appartiennent, pour le compte des pays
membres de l'exploitation. Son siège est à Paris. L'organisation occupe
actuellement quatre positions orbitales.
Facteur de bruit
Exprime le taux de bruit ou de dégradation du
rapport signal/bruit créé par le convertisseur, lors de la réception des
signaux, ou par tout autre système (amplificateur, etc.). Il traduit sa
sensibilité. Il est exprimé en Kelvin pour les signaux de la bande C et en
décibel pour la bande KU. Moins le facteur de bruit est élevé, plus le
convertisseur est de bonne qualité.
FEC
Abréviation de l'expression anglaise Forward
Error Correction. Relatif au taux de Viterbi. Signifie correction anticipée
d'erreurs ou code correcteur d'erreurs. Éléments redondants du message
numérique ajoutés aux données transmises avant l'envoi du signal audio/vidéo,
pour pouvoir les vérifier à la réception et ainsi réduire les risques d'erreurs
liés à la diffusion et qui perturberaient la réception. Actuellement, ils vont
de 1/2 à 7/8. Dans le premier cas, pour deux bits transmis, un seul est
utilisé. Dans le deuxième, pour huit envoyés, sept sont utiles. Seul le
huitième est une information redondante servant à la protection du signal.
Lorsqu'il atteint 1/2, le FEC offre donc une protection optimum. Les plus
utilisés sont le 3/4 et à un degré moindre le 2/3.
Fiche F
Ou connecteur F. Accessoire de connexion en
métal situé à l'extrémité d'un câble, servant à relier ce dernier à une prise
située sur le châssis d'un appareil. La fiche F permet de connecter le câble
coaxial. Le standard F est un standard américain, normalisé au niveau
international pour un signal HF de type asymétrique. Ce type de connecteur se
trouve sur la plupart des modèles de récepteurs et de têtes.
Fréquence
Anciennement longueur d'onde métrique. Nombre de
vibrations produites par unité de temps dans un phénomène périodique. La
fréquence est la grandeur qui évalue le nombre de fois où ce phénomène se
produit dans un intervalle donné. Dans le cas d'un phénomène évoluant dans le
temps, on mesure la fréquence en hertz, l'intervalle de temps de référence
choisi étant la seconde. Les transmissions satellites se font en GHz, dites
micro-ondes, fréquences dont les longueurs d'ondes sont de quelques
centimètres. La désignation anglaise est la bande SHF.
Gain
Dans le domaine du satellite, rapport exprimé en
décibels, caractérisant l'amplification d'un signal, donnée par une antenne, en
puissance, en intensité, ou en tension, par rapport à la valeur d'entrée.
GigaHertz
GHz. Égal à un milliard de cycles par seconde,
Hertz ou Hz. Au-dessus d'un GigaHertz, les fréquences sont dénommées
micro-ondes. C'est en GigaHertz que sont mesurées les fréquences d'émission des
satellites
Guide électronique des programmes
EPG en anglais, abréviation d'Electronic Program
Guide. Menu interactif accessible sur l'écran du téléviseur, permettant de
consulter la liste des émissions diffusées à tout moment et sur diverses
chaînes. En principe, il permet une recherche thématique des programmes, afin
d'en faciliter le tri.
Hispasat
Nom des satellites espagnols 1A et 1B,
copositionnés à 30° Ouest.
Horizon/Horizon
Fait référence à une monture. Ce type de monture
permet à une parabole de se mouvoir sur 180° en azimut (horizontalement), d'Est
en Ouest et d'Ouest en Est.
Inmarsat
International Maritime Satellite Organisation.
Organisme international, gérant un système mondial de télécommunications par
satellite, notamment pour des applications maritimes et de localisation
géographique. Le dispositif nécessaire aux liaisons avec les satellites est
contenu dans une valise. Ce système permet de communiquer avec n'importe quel
point de la planète.
Interface commune
Se rapporte au multicrypt. Le terminal numérique
disposant de l'interface commune (en option sur certains modèles) permet à son
utilisateur d'intégrer en option un module de contrôle d'accès pour décrypter
des programmes utilisant d'autres systèmes de cryptages non intégrés au
terminal, comme le Viaccess ou l'Irdeto par exemple.
Irdeto
Un des modes de cryptage les plus répandus
actuellement pour la diffusion numérique, utilisé entre autres en Allemagne, en
Italie, en Scandinavie et au Benelux.
Largeur de bande
Ou bande passante, bandwidth en anglais. Dans la
diffusion satellite, amplitude mesurée en MegaHertz (MHz), exprimant la
différence entre la fréquence la plus basse et la plus haute, transmise sur un
répéteur satellite. Certains répéteurs ont une largeur de bande de 36 MHz,
d'autres 27 MHz, voire 72 MHz. Lorsque l'expression est utilisée pour
caractériser les circuits d'un récepteur, elle désigne la gamme de fréquences
que celui-ci est capable de traiter.
Mediaguard
Mode de cryptage utilisé par les chaînes de
Canal+/satellite dans ses bouquets numériques français et étrangers Mediahighway
Nom donné au système d'exploitation
(applications interactives) du terminal numérique de Canal+ en France et à
l'étranger.
Nagravision
Mode de cryptage utilisé pour la diffusion
analogique notamment par Canal+ et toutes les chaînes développées dans son
giron en France et à l'étranger. En numérique, le système a été retenu par Vía
Digital en Espagne.
Norme
En télévision, une norme d'émission, à ne pas
confondre avec le standard couleur, est symbolisée par une lettre, B, G, I, K,
L, etc. Elle permet d'identifier les caractéristiques d'un émetteur terrestre :
gamme de fréquences, largeur de bande vidéo et audio, polarité des signaux,
spécification des fréquences sous-porteuses et du type de modulation, AM ou FM.
En France métropolitaine, le Sécam est modulé en norme L.
Paiement à la carte
Ou à la séance. Pay per view en anglais. Consommation payante à l'unité de programmes
audiovisuels.
PAL
Phase
Alternation Line. Standard de télévision
d'origine allemande, adopté à partir de 1966 dans de nombreux pays (notamment
en Europe). Le système Pal emploie un signal de luminance et deux signaux de
chrominance, représentant deux des trois couleurs primaires, la troisième étant
obtenue en soustrayant du signal de luminance les valeurs pondérées des deux
signaux transmis. Ces signaux modulent en amplitude, avec suppression de
porteuse, deux sous-porteuses de même fréquence et en quadrature de phase.
Mais, à chaque ligne, la phase d'une des sous-porteuses change d'une
demi-période. La démodulation utilise une ligne à retard, de la durée d'une
ligne, ce qui permet de comparer les signaux de chrominance d'une ligne à
l'autre de l'image et de réduire certains défauts. Ce procédé est proche du
NTSC américain pour la partie C et Y, mais assez éloigné concernant son
balayage et le nombre d'images par seconde (25 images et 625 lignes).
Parabole
Ou antenne parabolique. Collecteur d'ondes
radioélectriques. Cette antenne utilise un réflecteur circulaire ou elliptique,
de
PCMCIA
Connecteur qui s'introduit dans les terminaux
numériques disposant d'une interface commune. Il faut bien sûr disposer de la
carte comprenant le contrôle d'accès correspondant pour décrypter les programmes.
Pixelisation
Ce terme provient du mot d'origine anglaise
pixel, contraction de picture element, qui est le plus petit élément composant
une image vidéo numérique. Plus le nombre est élevé, meilleure est la
définition. Pixelisation signifie dénaturation d'une image restituée par un
récepteur numérique. Le résultat se traduit par un effet « puzzle » à l'écran
ou mosaïque, avant le traditionnel gel d'image voire disparition totale. Ce
phénomène peut être dû à des problèmes de réception (signal, câble, boîtiers
perturbateurs…).
Polaire
Ou équatoriale. En satellite, concerne les
montures. Système de monture sur un axe, qui permet de parcourir l'arc des
satellites géostationnaires avec une parabole motorisée.
Polarisation
Technique utilisée en radiodiffusion ou
télédiffusion pour accroître la capacité de transmission sur une gamme. En
polarisant les signaux, on peut rapprocher les fréquences d'émission les unes
par rapport aux autres, en évitant la majorité des interférences, d'où une
capacité doublée pour un encombrement identique en fréquence. Il existe deux
types de polarisation, les orthogonales (horizontal et vertical) et les
circulaires (droite et gauche). Chacune nécessite un type de polariseur
spécifique. Programmateur
Timer en anglais. Système permettant la mise en
fonction d'un récepteur, en vue d'enregistrer un programme, par un magnétoscope
par exemple. Désigne également un professionnel qui, dans une unité de
programme, une chaîne, détermine le choix et les heures de diffusion des
programmes.
Répartiteur
Boîtier permettant une dérivation du signal sur
un câble d'antenne. Il provoque des pertes, car il ne dispose pas
d'amplificateur.
Seca
Société européenne de contrôle d'accès. Créée à
l'origine par Canal+ et l'allemand Bertelsmann, pour développer en commun la
télévision numérique sous tous ses aspects. Elle commercialise la licence du
contrôle d'accès Mediaguard.
Symbol rate (SR)
Débit, généralement exprimé en bauds par seconde
(bps), des multiplexes transmis par satellite en télévision numérique. Il est
généralement de 27 500 bps.
Télétexte
Système de transmission de données
informatiques, principalement du texte, utilisant un codage numérique. En Pal,
Sécam, NTSC et Mac, certaines lignes vidéo hors image utile (non visibles à
l'écran), proches des signaux de synchronisation, permettent de transporter ces
données. La restitution de ces pages d'informations ou de sous-titrage ne peut
se faire qu'à l'aide d'un décodeur spécial, dit décodeur Télétexte. Le standard
européen a pour nom Ceefax. Ce décodeur peut être inclus dans le téléviseur ou
le magnétoscope. L'accès aux informations est gratuit. En D2 Mac, le décodage
du télétexte s'effectue directement par le décodeur D2 Mac. En numérique comme
en analogique, normalement, les signaux continuent d'être transmis, les
récepteurs étant transparents.
Terminal
En télévision, c'est le nom aujourd'hui utilisé
pour désigner en diffusion numérique un récepteur-décodeur satellite grand
public.
Thor
Satellites, au nombre de trois, exploités par
Tuner
Dispositif
Turksat
Nom des satellites turcs, dont l'exploitant est
l'opérateur de télécommunications turc. Turksat
Viaccess
Mode de cryptage, développé par France Télécom
et utilisé entre autres par AB Sat et TPS pour la diffusion numérique. C'est le
nom commercial de l'Eurocrypt en numérique.
Videocrypt
Mode de cryptage utilisé pour la diffusion
analogique par les chaînes britanniques du bouquet Sky. Il existe deux versions
de ce contrôle d'accès, la 1 et la 2 (cette dernière étant abandonnée), qui
sont incompatibles entre elles.
